PROYECTOS: Intercambio tradicional Vs Intercambio colaborativo



Intercambio Tradicional en Proyectos 2D

En el intercambio tradicional en proyectos 2D, los diferentes actores de un proyecto (arquitecto, contratista, ingenieros, gestores, etc.) intercambian información de forma descentralizada. Se observa una red de líneas que conectan a cada participante con los demás, sugiriendo que la comunicación es punto a punto. Esto significa que cada parte puede tener su propia versión de los planos o información, lo que a menudo lleva a inconsistencias.

Ventajas del Intercambio Tradicional

• Familiaridad: Es un método con el que la mayoría de los profesionales de la construcción están históricamente familiarizados.

• Bajo costo inicial: No requiere una inversión significativa en software o capacitación especializada en BIM.

• Simplicidad para proyectos pequeños: Puede ser suficiente para proyectos de menor escala con menos complejidad y participantes.

Desventajas del Intercambio Tradicional

• Inconsistencias y errores: La información duplicada o desactualizada entre diferentes dibujos 2D y disciplinas puede llevar a conflictos y errores costosos en la obra.

• Falta de coordinación: La comunicación punto a punto dificulta la visión integral del proyecto y la coordinación efectiva entre las partes.

• Procesos lentos: Los cambios en el diseño o la construcción requieren una actualización manual de múltiples documentos, lo que ralentiza el proceso.

• Menor eficiencia: La detección de errores se da usualmente en etapas avanzadas, generando retrabajos y retrasos.

• Gestión documental compleja: Mantener un control de versiones y el flujo de información es más engorroso.

Interoperabilidad BIM

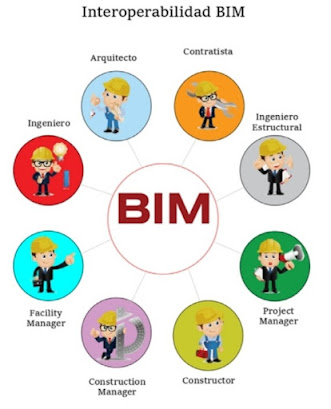

En la interoperabilidad BIM, todos los participantes giran en torno a un modelo central BIM . Este modelo actúa como una fuente única de verdad, integrando la información de todas las disciplinas. En lugar de comunicarse entre sí de forma directa para compartir planos, todos interactúan con el modelo BIM.

Ventajas de la Interoperabilidad BIM

• Coordinación mejorada: Todos trabajan con la misma información actualizada, lo que reduce drásticamente las inconsistencias y los errores.

• Detección temprana de conflictos: El modelo 3D permite identificar y resolver colisiones entre disciplinas (estructuras, instalaciones, arquitectura) antes de la construcción.

• Visualización y comprensión: Facilita la visualización del proyecto en 3D, mejorando la comprensión para todos los involucrados y los clientes.

• Mayor eficiencia y productividad: Agiliza los procesos, reduce retrabajos y permite una toma de decisiones más rápida y fundamentada.

• Mejor gestión del ciclo de vida del edificio: BIM no solo se aplica al diseño y construcción, sino también a la operación y mantenimiento del edificio.

• Colaboración efectiva: Promueve un entorno de trabajo más colaborativo y transparente entre los diferentes profesionales.

Desventajas de la Interoperabilidad BIM

• Inversión inicial: Requiere una inversión significativa en software, hardware y capacitación del personal.

• Curva de aprendizaje: La implementación de BIM implica una curva de aprendizaje para los equipos.

• Resistencia al cambio: Puede haber resistencia por parte de profesionales acostumbrados a métodos tradicionales.

• Estandarización y compatibilidad: Es necesario asegurar la compatibilidad entre diferentes programas de software BIM y establecer estándares para el intercambio de información.

• Requisitos de hardware: Los modelos BIM pueden ser complejos y requerir equipos con mayor capacidad.

CICLO DE VIDA DE UN PROYECTO DE CONSTRUCCIÓN

Los proyectos de construcción de obras civiles son fundamentales para el desarrollo de la infraestructura de un país y mejoran la calidad de vida de sus ciudadanos. Se caracterizan por su gran escala y complejidad, requiriendo una planificación y ejecución meticulosa.

En un proyecto, cada etapa es crucial para asegurar su éxito, desde la concepción de la idea hasta la entrega final. A continuación, se detalla cada una de las etapas clave:

Etapa 1: Concepción / Procesos de Iniciación

• Descripción: Esta es la fase inicial donde la idea o la necesidad del proyecto surge y se define. Es el punto de partida donde se establece el "por qué" del proyecto.

• Actividades Clave:

  • Identificación de la oportunidad o problema: Se reconoce la necesidad de construir una obra (ej. falta de vivienda, necesidad de infraestructura vial).

  • Estudio de viabilidad preliminar: Se evalúa si el proyecto es posible desde un punto de vista técnico, económico, legal, ambiental y social. Las fases a considerar son: Perfil, prefactibilidad y factibilidad.

  • Definición de los objetivos generales del proyecto: Qué se busca lograr con la obra.

  • Identificación de los interesados (stakeholders): Quiénes se verán afectados o tienen interés en el proyecto.

  • Autorización del proyecto: Se obtiene la aprobación inicial para proceder con las siguientes fases.

• Intensidad de Actividad: Los "Procesos de Iniciación" tienen un pico de actividad al principio del proyecto, ya que es cuando se establecen las bases y se obtiene la autorización inicial.

Etapa 2: Diseño / Procesos de Planificación

• Descripción: Una vez concebido, el proyecto entra en la fase de diseño y planificación detallada. Aquí se traduce la idea en un plan concreto y ejecutable. Es donde se da la posible interfaz "Diseño-Construcción" mencionada en la primera imagen.

• Actividades Clave:

  • Elaboración del diseño detallado: Desarrollo de planos arquitectónicos, estructurales, de instalaciones (eléctricas, sanitarias, etc.), especificaciones técnicas, cálculos, etc.

  • Definición del alcance del proyecto: Se detallan todas las entregas, los límites y las características de la obra.

  • Desglose de tareas (WBS): Se divide el trabajo en actividades más pequeñas y manejables.

  • Elaboración del cronograma: Se define la secuencia y duración de las actividades, estableciendo hitos.

  • Preparación del presupuesto detallado: Se estiman los costos de mano de obra, materiales, equipos, permisos, etc.

  • Identificación y planificación de la gestión de riesgos: Se anticipan posibles problemas y se desarrollan estrategias para mitigarlos.

  • Planificación de recursos: Se definen los recursos humanos, materiales y de equipo necesarios.

  • Plan de calidad y comunicación: Cómo se asegurará la calidad y cómo se comunicará el progreso.

• Intensidad de Actividad: Los "Procesos de Planificación" tienen su pico de actividad después de la iniciación, mostrando una gran intensidad al inicio de la fase de planificación, ya que es donde se define todo el "cómo" del proyecto.

Etapa 3: Ejecución / Procesos de Ejecución

• Descripción: Esta es la fase donde el trabajo físico y las actividades principales del proyecto se llevan a cabo según lo planificado y diseñado. En la imagen de construcción, se muestra maquinaria pesada y la construcción de una estructura.

• Actividades Clave:

  • Movilización: Preparación del sitio de construcción, instalación de equipos y campamentos.

  • Construcción de la obra: Realización de los trabajos de cimentación, estructura, instalaciones, acabados, etc., siguiendo los planos y especificaciones.

  • Gestión de recursos: Adquisición y administración de materiales, equipos y personal.

  • Implementación de los planes: Llevar a cabo las actividades definidas en el cronograma.

  • Gestión de las comunicaciones: Mantener informados a los interesados.

  • Gestión de adquisiciones: Contratación de proveedores y subcontratistas.

• Intensidad de Actividad: Los "Procesos de Ejecución" muestran la mayor intensidad de actividad durante la parte media del proyecto, que es cuando la mayor parte del trabajo físico se realiza.

Etapa 4: Seguimiento y Control / Procesos de Control

• Descripción: Esta etapa se lleva a cabo simultáneamente con la ejecución. Consiste en monitorear el progreso del proyecto, comparar el rendimiento real con el planificado y tomar acciones correctivas si es necesario. No se representa como una etapa separada en la imagen de construcción, pero es inherente a la ejecución.

• Actividades Clave:

  • Monitoreo del progreso: Seguir el avance del cronograma y el uso del presupuesto.

  • Control de cambios: Evaluar y aprobar o rechazar solicitudes de cambios al alcance, cronograma o presupuesto.

  • Gestión de riesgos: Monitorear los riesgos, implementar planes de respuesta y buscar nuevos riesgos.

  • Control de calidad: Realizar inspecciones y pruebas para asegurar que el trabajo cumple con los estándares de calidad.

  • Reporte de desempeño: Informar regularmente a los interesados sobre el estado del proyecto.

  • Resolución de problemas: Abordar y solucionar cualquier desviación o problema que surja durante la ejecución.

• Intensidad de Actividad: Los "Procesos de Control" tienen una actividad constante y significativa durante la mayor parte de la fase de ejecución, ya que el monitoreo y las correcciones son continuos.

Etapa 5: Desactivación / Evaluación y Cierre / Procesos de Finalización

• Descripción: Es la fase final del proyecto, donde se formaliza la conclusión de la obra, se entregan los resultados y se cierran todos los aspectos administrativos y contractuales. En la imagen de construcción, se simboliza con unas llaves, representando la entrega.

• Actividades Clave:

  • Verificación y aceptación de las entregas: Asegurarse de que la obra terminada cumple con todos los requisitos y es aceptada por el cliente.

  • Cierre de contratos: Finalizar todos los acuerdos con proveedores y contratistas.

  • Cierre administrativo y financiero: Liquidar cuentas, liberar recursos y archivar la documentación del proyecto.

  • Evaluación del proyecto: Analizar lo que salió bien y lo que no, para extraer lecciones aprendidas que puedan ser útiles en futuros proyectos.

  • Liberación del equipo del proyecto: Desmovilizar al personal asignado.

  • Transferencia de la obra: Entregar oficialmente la propiedad y responsabilidades de operación y mantenimiento al cliente o entidad correspondiente.

• Intensidad de Actividad: Los "Procesos de Finalización" muestran un pico de actividad al final del proyecto, cuando todas las tareas de cierre se concentran.

En resumen, el ciclo de vida de un proyecto es una progresión lógica a través de estas fases, donde la intensidad de las actividades varía según la etapa (Ver los picos en las líneas de la imagen anterior), buscando siempre alcanzar los objetivos planteados de manera eficiente y efectiva.

EXPEDIENTE TÉCNICO PARA RESTAURACIÓN DE EDIFICIOS PATRIMONIALES



Un expediente técnico para un proyecto de restauración de edificios patrimoniales es un documento integral que va más allá de un expediente de construcción convencional. Debe incluir información detallada que aborde la naturaleza única de los bienes patrimoniales, buscando preservar su valor histórico, artístico y cultural. Aquí te presento la información clave que debe contener:

1. Información General del Proyecto y del Bien Patrimonial

• Identificación del Proyecto: Nombre del proyecto, ubicación exacta (dirección, coordenadas), nombre del propietario o entidad responsable.
• Antecedentes: Breve reseña histórica del edificio, su valor patrimonial (arquitectónico, histórico, cultural), declaratorias de protección (si las hubiera).
• Objetivos del Proyecto: Clarificar qué se busca con la restauración (consolidación estructural, recuperación de elementos originales, adecuación para nuevo uso, etc.).

2. Estudios Previos y Diagnóstico Integral

Esta es la base fundamental de cualquier intervención patrimonial.

• Levantamiento Arquitectónico y Urbano: Planos detallados (plantas, cortes, elevaciones) del estado actual del edificio, incluyendo elementos constructivos, patologías, y su relación con el entorno. Idealmente, incluir levantamientos fotográficos y, si es posible, levantamientos con escáner 3D.
• Estudio Histórico-Artístico: Investigación exhaustiva sobre la evolución del edificio, sus fases constructivas, materiales originales, técnicas constructivas, uso a lo largo del tiempo, y cualquier modificación significativa. Esto puede incluir búsqueda de archivos, planos antiguos, fotografías, y testimonios.
• Estudio Patológico: Análisis de las causas y el alcance de las patologías (grietas, humedades, deterioro de materiales, ataques biológicos, etc.). Esto puede requerir ensayos de materiales, análisis químicos, etc.
• Estudio Estructural: Evaluación de la estabilidad y capacidad portante de la estructura actual, identificando debilidades y riesgos. Si es necesario, incluir pruebas de resistencia de materiales.
• Estudio de Materiales y Sistemas Constructivos Originales: Identificación de los materiales y técnicas constructivas empleados originalmente en el edificio para su posible recuperación o replicación fiel.
• Estudio de Impacto Ambiental y Cultural: Evaluación de cómo la intervención afectará el entorno y los valores culturales del bien.

3. Propuesta de Intervención y Diseño

• Criterios de Intervención: Definición clara de los principios de conservación y restauración que guiarán el proyecto (mínima intervención, reversibilidad, autenticidad, compatibilidad de materiales, etc.).
• Memoria Descriptiva del Proyecto: Descripción detallada de las acciones propuestas (consolidación, limpieza, reintegración, rehabilitación, adecuación, etc.) y los materiales a utilizar. Justificación de cada intervención.
• Planos del Proyecto: Planos arquitectónicos (plantas, cortes, elevaciones) que muestren el estado propuesto del edificio, incluyendo detalles constructivos de las intervenciones.
• Especificaciones Técnicas: Detalles precisos sobre los materiales, las técnicas constructivas y los procesos a emplear en cada partida de obra, asegurando la calidad y compatibilidad con el patrimonio.
• Metodología de Intervención: Descripción de los procedimientos y secuencias de trabajo, especialmente en las fases más delicadas o complejas de la restauración.
• Criterios de Conservación Futura: Recomendaciones para el mantenimiento y la conservación a largo plazo del edificio una vez restaurado.

4. Aspectos Administrativos y Económicos

• Presupuesto Detallado: Desglose pormenorizado de los costos de cada partida de obra, incluyendo mano de obra especializada, materiales específicos, equipos, etc.
• Cronograma de Ejecución: Planificación de los tiempos de cada fase del proyecto.
• Análisis de Riesgos y Plan de Contingencia: Identificación de posibles problemas durante la ejecución y medidas para mitigarlos.
• Documentación Legal: Títulos de propiedad, permisos, licencias (municipales, de instituciones de patrimonio), autorizaciones de entidades reguladoras, etc.
• Planes de Seguridad y Salud: Medidas para garantizar la seguridad de los trabajadores y del público durante la ejecución.

5. Equipo Técnico

• Personal Responsable: Listado del equipo técnico a cargo del proyecto, incluyendo arquitectos especialistas en patrimonio, restauradores, ingenieros estructurales, historiadores, arqueólogos, etc., con sus respectivas licencias y experiencia.

6. Documentación Gráfica y Fotográfica

• Registro Fotográfico: Fotografías del estado actual del edificio, destacando las patologías y los elementos a intervenir. También se recomienda un registro fotográfico durante y después de la ejecución de la obra.

EXPEDIENTE TÉCNICO PARA REGENERACIÓN URBANA



Un expediente técnico para un proyecto de regeneración urbana es un documento fundamental que contiene toda la información necesaria para la planificación, diseño, ejecución y fiscalización de la obra. Su objetivo es garantizar la viabilidad técnica, económica, social y ambiental del proyecto.

Aunque los detalles pueden variar según la normativa local y la complejidad del proyecto, a continuación se presenta una estructura general de la información que debe incluir un expediente técnico de regeneración urbana:

I. Información General y Resumen Ejecutivo:

• Nombre del Proyecto: Denominación oficial del proyecto.
• Ubicación: Dirección, coordenadas geográficas, delimitación del área de intervención (mapa y descripción).
• Antecedentes: Breve historia de la zona, problemas que busca solucionar el proyecto, estudios previos realizados.
• Objetivos del Proyecto: Qué se busca lograr con la regeneración urbana (ej. mejorar la movilidad, embellecer el espacio público, fomentar la actividad comercial, etc.).
• Descripción General del Proyecto: Metas físicas a alcanzar, componentes principales (ej. nuevas vías, parques, soterramiento de cables, mobiliario urbano, etc.).
• Plazo de Ejecución: Estimación del tiempo necesario para completar la obra.
• Resumen del Presupuesto: Costo total estimado del proyecto, desglosado por partidas principales.
• Modalidad de Ejecución y Sistema de Contratación: Cómo se llevará a cabo la obra (ej. administración directa, contratación pública, etc.).
• Beneficiarios: Cuál es la población directamente beneficiada y los impactos esperados.

II. Estudios Básicos:

• Estudio Topográfico: Levantamiento topográfico detallado del área de intervención, con curvas de nivel, cotas, puntos de apoyo geodésicos, y elementos existentes (edificaciones, árboles, postes, etc.).
• Estudio de Mecánica de Suelos (Geotécnico): Análisis de las características del suelo para determinar la capacidad de soporte, identificar riesgos geológicos y definir los tipos de cimentación adecuados.
• Estudio Hidrológico e Hidráulico: Análisis de los regímenes de agua (superficial y subterránea), drenajes, y diseño de sistemas de alcantarillado pluvial y sanitario si aplica.
• Estudio de Tráfico (si aplica): Para proyectos que involucren vías, se requiere un análisis de flujo vehicular y peatonal, proyección de demanda, y propuestas de mejoras de movilidad.
• Estudio Socioeconómico: Características de la población en el área de influencia, actividades económicas, usos del suelo, y potenciales impactos sociales del proyecto.
• Estudio de Impacto Ambiental (EIA) o Ficha Ambiental: Identificación de los impactos ambientales del proyecto y las medidas de mitigación y compensación correspondientes.
• Estudio de Gestión de Riesgos: Identificación de riesgos (naturales, constructivos, etc.) y planes de contingencia.
• Estudio de Canteras y Fuentes de Agua (si aplica): Ubicación y características de los materiales a utilizar y fuentes de abastecimiento de agua para la construcción.
• Diseño de Mezclas (Concreto, Asfalto, etc.): Si el proyecto contempla pavimentos, estructuras de concreto, etc., se requiere el diseño de las mezclas con sus respectivas certificaciones de laboratorio.

III. Memoria Descriptiva:

• Descripción detallada del Proyecto: Incluye la justificación, alcance, componentes, y objetivos específicos de cada intervención (ej. descripción de las nuevas aceras, calzadas, sistemas de iluminación, mobiliario urbano, áreas verdes, etc.).
• Descripción de la Situación Existente: Documentación fotográfica y descripción del estado actual del área.
• Metas Físicas: Cuantificación de los elementos a construir o rehabilitar (m2 de aceras, ml de tuberías, número de luminarias, etc.).

IV. Especificaciones Técnicas:

• Descripción de los materiales: Calidad, características y normas técnicas que deben cumplir los materiales a utilizar en cada partida (ej. tipo de adoquín, resistencia del concreto, especificaciones de la tubería, etc.).
• Procesos constructivos: Métodos y procedimientos para la ejecución de cada actividad, incluyendo los controles de calidad.
• Normativa aplicable: Referencia a códigos de construcción, normas técnicas ecuatorianas (INEN), reglamentos municipales, etc.

V. Planos:

• Planos de Ubicación y Localización: Con la delimitación del proyecto en el contexto urbano.
• Planos Arquitectónicos: Plantas, elevaciones, cortes, detalles de mobiliario urbano, áreas verdes, fachadas (si aplica).
• Planos Estructurales: Diseño de cimentaciones, estructuras de contención, puentes, etc. (si aplica).
• Planos de Instalaciones:
  • Eléctricas: Iluminación pública, soterramiento de redes, acometidas, etc.
  • Sanitarias: Redes de agua potable, alcantarillado sanitario y pluvial.
  • Telecomunicaciones: Soterramiento de redes de fibra óptica, telefonía, etc.
• Planos de Pavimentos: Diseño de la estructura del pavimento, secciones transversales, detalles de adoquinados, asfaltados, etc.
• Planos de Señalización y Seguridad Vial: Señalización horizontal y vertical, semáforos, dispositivos de seguridad.
• Planos de Arborización y Paisajismo: Diseño de áreas verdes, especies a plantar, sistemas de riego.
• Planos de Detalles Constructivos: Soluciones específicas para encuentros, acabados, uniones, etc.

VI. Metrados:

• Cómputo métrico detallado: Cuantificación de todas las partidas de obra (movimiento de tierras, pavimentos, tuberías, luminarias, etc.), expresado en unidades de medida.

VII. Presupuesto:

• Presupuesto detallado por partidas: Desglose de los costos de cada actividad, incluyendo mano de obra, materiales, equipos y herramientas.
• Análisis de Precios Unitarios (APU): Detalle de los costos de cada unidad de obra (ej. m2 de adoquín, ml de tubería, etc.).
• Presupuesto Resumen: Total del proyecto.
• Cronograma de Ejecución: Diagrama Gantt o similar que muestra las actividades, su duración y secuencia.
• Fórmulas Polinómicas: Para ajustes de precios en el tiempo (si aplica).

VIII. Documentos Complementarios y Anexos:

• Estudios de Viabilidad Económica y Financiera: Análisis de la rentabilidad social y económica del proyecto, fuentes de financiamiento.
• Certificaciones: De materiales, equipos, etc.
• Licencias y Permisos: Construcción, ambientales, de uso de suelo, etc.
• Actas de Sesión de Terrenos, Pases o Servidumbres: Si el proyecto requiere el uso de predios privados.
• Plan de Seguridad y Salud Ocupacional: Medidas para garantizar la seguridad de los trabajadores.
• Plan de Manejo de Residuos de Obra: Cómo se gestionarán los escombros y materiales desechables.
• Organigrama del Proyecto y Roles del Personal: Estructura de la dirección y fiscalización del proyecto.
• Términos de Referencia (TDR) de la Consultoría: Si el expediente fue elaborado por consultores externos.
• Fotografías y Videos: Del estado actual del área.

Es crucial que el expediente técnico sea elaborado por profesionales calificados en las diferentes disciplinas (arquitectura, ingeniería civil, sanitaria, eléctrica, ambiental, etc.) y que cumpla con toda la normativa vigente en Ecuador.

EXPEDIENTE TÉCNICO PARA LA CONSTRUCCIÓN DE UNA VIVIENDA

Un expediente técnico para la construcción de una vivienda es un conjunto de documentos que detalla de manera exhaustiva el diseño, las características, los costos y la planificación de una obra. Es fundamental para obtener los permisos de construcción y asegurar la correcta ejecución del proyecto.

Aunque los requisitos pueden variar ligeramente según la normativa local, los elementos esenciales que suelen incluirse son:

1. Documentación Administrativa y Legal:

• Licencia de Construcción: Aprobación de las autoridades locales para ejecutar la obra.
• Certificados de Zonificación: Que aseguran que el proyecto cumple con las normativas de uso de suelo del área.
• Permisos y Licencias adicionales: Como permisos ambientales, de impacto vial, etc., si son requeridos.
• Documentación del Propietario: Copia de cédula de identidad, escrituras del terreno, etc.
• Documentación de los Profesionales Responsables: Cédulas, registros profesionales (arquitecto, ingeniero civil, etc.).
• Declaraciones Juradas: De cumplimiento de normativas, de responsabilidad técnica, etc.

2. Memoria Descriptiva:

• Descripción General del Proyecto: Objetivos, alcance, justificación del proyecto, tipo de vivienda (unifamiliar, multifamiliar), número de pisos, área total de construcción y del terreno.
• Ubicación del Proyecto: Detalles sobre la localización geográfica, dirección exacta, datos catastrales, linderos y condiciones del terreno.
• Descripción Técnica: Especificaciones sobre los materiales principales a utilizar, procedimientos constructivos, y tecnologías.
• Servicios Básicos: Detalle de las conexiones de agua potable, alcantarillado, energía eléctrica, telecomunicaciones.

3. Planos de Diseño:

• Planos Arquitectónicos:
  • Plantas (distribución de espacios, mobiliario, cotas).
  • Cortes (secciones transversales y longitudinales que muestran alturas y niveles).
  • Elevaciones (vistas exteriores de la fachada).
  • Detalles Constructivos (ventanas, puertas, barandas, cubiertas, etc.).
  • Plano de ubicación y localización (con respecto al entorno y vías).
• Planos Estructurales:
  • Detalles de Cimentaciones (zapatas, vigas de cimentación, etc.).
  • Columnas, Vigas, Losas.
  • Armaduras y detalles de refuerzo.
  • Estructura de cubierta.
• Planos de Instalaciones:
  • Instalaciones Eléctricas: Diagrama unifilar, puntos de luz, tomas de corriente, cajas de paso, acometidas.
  • Instalaciones Sanitarias: Redes de agua potable (fría y caliente), desagües (aguas servidas y lluvias), ventilaciones, ubicación de aparatos sanitarios.
  • Instalaciones Especiales: De gas, sistemas contra incendios, telecomunicaciones, etc., si aplica.
• Planos de Seguridad: Rutas de evacuación, puntos de encuentro, sistemas de protección contra incendios, etc.

4. Especificaciones Técnicas:

• Especificaciones de Materiales: Detalle de los materiales a utilizar, con sus respectivas características, marcas, tipos y normas de calidad que deben cumplir (por ejemplo, tipo de cemento, acero de refuerzo, ladrillos, tuberías, cables, etc.).
• Normas de Ejecución: Procedimientos y métodos constructivos que deben seguirse para cada partida de obra (movimiento de tierras, cimentación, estructura, mampostería, acabados, instalaciones, etc.).

5. Presupuesto de Obra:

• Análisis de Precios Unitarios (APU): Desglose del costo de cada partida de obra, incluyendo materiales, mano de obra, maquinaria y equipos, costos indirectos y utilidad.
• Presupuesto General: Resumen de todos los costos del proyecto.
• Cronograma de Inversiones: Programación de los desembolsos económicos a lo largo del proyecto.

6. Cronograma de Ejecución de Obra:

• Programación de Actividades: Lista de todas las tareas a realizar, con sus respectivas duraciones.
• Diagrama de Gantt: Representación gráfica del cronograma, mostrando las dependencias entre actividades.
• Ruta Crítica: Identificación de las actividades que, si se retrasan, afectarán la fecha de finalización del proyecto.

7. Estudios Complementarios:

• Estudio de Suelos (Informe Geotécnico): Resultados del análisis del suelo, incluyendo la capacidad de carga, estratigrafía, nivel freático y recomendaciones para el diseño de la cimentación.
• Estudios Hidrológicos, Topográficos, Ambientales, etc.: Si las características del terreno o la normativa lo exigen.

8. Anexos:

• Fotografías del terreno.
• Certificados de calidad de materiales (si se dispone).
• Otros documentos relevantes que aporten información al proyecto.

Es crucial que el expediente técnico cumpla con la normativa de construcción local (Ordenanzas Municipales) y las normas técnicas nacionales (por ejemplo, la Norma Ecuatoriana de la Construcción - NEC). Un profesional calificado (arquitecto o ingeniero civil) debe ser el responsable de la elaboración y firma de este expediente.

EXPEDIENTE TÉCNICO PARA UN MALL O PLAZA COMERCIAL



La construcción de un mall o plaza comercial es un proyecto de gran envergadura que requiere un expediente técnico completo y detallado. Este documento es fundamental para obtener las licencias y permisos necesarios, asegurar la viabilidad del proyecto, controlar la calidad y el presupuesto, y garantizar la seguridad durante la construcción y operación.

En Ecuador, la Norma Ecuatoriana de la Construcción (NEC) y las ordenanzas municipales son los principales marcos regulatorios que rigen la elaboración de estos expedientes. Si bien la estructura puede variar ligeramente, los elementos esenciales que deben incluirse son los siguientes:

1. Información General del Proyecto:

• Nombre del Proyecto: Denominación oficial del mall o plaza comercial.
• Propietario/Promotor: Información legal de la empresa o persona natural que impulsa el proyecto.
• Ubicación: Dirección exacta, coordenadas geográficas y una descripción detallada del entorno, incluyendo proximidad a vías principales, transporte público, servicios, etc.
• Objetivos del Proyecto: Qué se busca lograr con la construcción del mall (ej. satisfacer una demanda, generar empleo, dinamizar la economía local).
• Justificación del Proyecto: Análisis de mercado, estudio de factibilidad y estudios de demanda que respalden la necesidad y viabilidad del centro comercial.
• Monto de Inversión: Presupuesto total estimado del proyecto, desglosado por fases o componentes.
• Plazo de Ejecución: Cronograma general de la obra.

2. Estudios Preliminares:

• Estudio Topográfico: Levantamiento planimétrico y altimétrico del terreno.
• Estudio de Suelos (Geotécnico): Análisis de las características del suelo para determinar la capacidad portante, presencia de aguas subterráneas, y recomendaciones para la cimentación y estructuras. Es crucial para el diseño sismorresistente.
• Estudio Hidrológico/Hidráulico: Si aplica, para determinar el comportamiento del agua en la zona y diseñar sistemas de drenaje pluvial adecuados.
• Estudio de Impacto Ambiental (EIA): Análisis de los posibles impactos ambientales del proyecto y las medidas de mitigación propuestas. En Ecuador, es un requisito indispensable para proyectos de esta magnitud.
• Estudio de Tráfico y Movilidad: Análisis del impacto del proyecto en el flujo vehicular y peatonal del área circundante, y propuestas para mejorar la movilidad y accesos (ej. vías de acceso, estacionamientos, paradas de transporte público).
• Estudio de Servicios Básicos: Verificación de la disponibilidad y capacidad de las redes de agua potable, alcantarillado, energía eléctrica, telecomunicaciones y gas.

3. Diseño Arquitectónico:

• Memoria Descriptiva Arquitectónica:
  • Concepto del diseño, estilo arquitectónico.
  • Descripción detallada de cada área: locales comerciales (ancla, intermedios), patio de comidas, cines, áreas de entretenimiento, supermercado, tiendas departamentales, zonas administrativas, servicios higiénicos, estacionamientos, áreas verdes, etc.
  • Criterios de diseño en cuanto a funcionalidad, accesibilidad universal (NEC-HS-AU), iluminación, ventilación, seguridad y confort.
• Planos Arquitectónicos:
  • Plantas arquitectónicas por nivel (con acotaciones, ejes, distribución de espacios).
  • Elevaciones y cortes.
  • Detalles constructivos de fachadas, cubiertas, etc.
  • Planos de señalética y rutas de evacuación.
  • Planos de accesibilidad universal.

4. Diseño Estructural:

• Memoria de Cálculo Estructural:
  • Criterios de diseño y normativa aplicada (NEC-SE: Seguridad Estructural, especialmente sísmica).
  • Cargas consideradas (permanentes, variables, sísmicas, viento, etc.).
  • Análisis y diseño de cimentaciones, columnas, vigas, losas, muros y otros elementos estructurales.
  • Especificaciones de materiales (hormigón armado, acero, mampostería, etc.).
• Planos Estructurales:
  • Plantas de cimentación con detalles.
  • Planos de losas, vigas y columnas con especificaciones de armadura.
  • Detalles de uniones y conexiones.

5. Instalaciones Técnicas:

• Instalaciones Hidrosanitarias:
  • Memoria de Cálculo: Consumo de agua, dimensionamiento de tuberías, sistemas de bombeo, tanques de almacenamiento, cálculo de aguas residuales.
  • Planos: Red de agua potable, red de alcantarillado sanitario y pluvial, sistemas de tratamiento de aguas, bombas y equipos.
• Instalaciones Eléctricas:
  • Memoria de Cálculo: Cargas eléctricas, dimensionamiento de conductores, protecciones, sistemas de iluminación (normal y emergencia), sistemas de puesta a tierra.
  • Planos: Diagramas unifilares, distribución de luminarias y tomas, cuadros de cargas, rutas de cableado, ubicación de tableros y transformadores.
• Instalaciones de Detección y Extinción de Incendios (NEC-HS-CI):
  • Memoria: Tipo de sistema (rociadores, gabinetes, alarmas), cálculo de flujo y presión, dimensionamiento de bombas.
  • Planos: Ubicación de detectores, alarmas, rociadores, extintores, rutas de evacuación, sistemas de presurización de escaleras.
• Instalaciones de Ventilación y Aire Acondicionado (HVAC):
  • Memoria: Cálculos de carga térmica, selección de equipos, diseño de ductos y rejillas.
  • Planos: Distribución de equipos, ductos, salidas de aire.
• Sistemas Especiales (si aplica):
  • Telecomunicaciones y redes de datos.
  • Seguridad (CCTV, control de accesos).
  • Audio y megafonía.
  • Sistemas de gestión de edificios (BMS).
  • Ascensores y escaleras mecánicas.

6. Especificaciones Técnicas Constructivas:

• Descripción detallada de los materiales a utilizar (calidad, marcas, normas).
• Procedimientos constructivos para cada partida (movimiento de tierras, cimentaciones, estructuras, mampostería, acabados, instalaciones).
• Controles de calidad y ensayos a realizar.
• Métodos de medición y forma de pago para cada ítem.

7. Presupuesto de Obra:

• Metrados: Cantidades de obra para cada partida.
• Análisis de Precios Unitarios (APU): Desglose del costo de cada unidad de obra (materiales, mano de obra, equipo, herramientas, costos indirectos).
• Presupuesto Detallado: Cuadro resumen con el costo total de la obra, incluyendo costos directos, indirectos (gastos generales y utilidad), imprevistos e impuestos.
• Cronograma de Desembolsos: Proyección de los pagos a realizar durante el ejecución del proyecto.

8. Cronograma de Obra:

• Diagrama de Gantt o similar con las actividades del proyecto, duraciones, dependencias y hitos importantes.

9. Plan de Gestión de Residuos de la Construcción y Demolición (RCD).

10. Plan de Seguridad y Salud Ocupacional (SSO):

• Identificación de riesgos.
• Medidas de prevención y protección.
• Equipos de protección personal (EPP).
• Procedimientos de emergencia.

11. Otros Documentos Relevantes:

• Licencias y Permisos: Copias de todos los permisos y licencias obtenidos o en trámite (uso de suelo, construcción, ambientales, bomberos, etc.).
• Certificados de no afectación (si aplica).
• Pólizas de seguro.
• Anexos: Fotografías del terreno, documentos legales de la propiedad, estudios complementarios.

Es crucial que el expediente técnico sea elaborado por profesionales calificados (arquitectos, ingenieros civiles, estructurales, eléctricos, sanitarios, ambientales, etc.) y que cumpla estrictamente con la normativa vigente en Ecuador, como la Norma Ecuatoriana de la Construcción (NEC) y las ordenanzas municipales específicas donde se realice el proyecto.

EXPEDIENTE TÉCNICO PARA UN COMPLEJO DEPORTIVO



Un expediente técnico para la construcción de un complejo deportivo en Ecuador debe ser un documento exhaustivo que contenga toda la información necesaria para definir el proyecto en todos sus aspectos (técnicos, económicos, legales y ambientales) y permitir su correcta ejecución. Basado en la normativa ecuatoriana de la construcción (Norma Ecuatoriana de la Construcción - NEC) y las prácticas comunes, los elementos clave que debe incluir son:

I. Información General y Administrativa:

• Identificación del Proyecto:
  • Nombre del proyecto (ej. "Construcción de Complejo Deportivo '[Nombre]' en [Localidad]").
  • Ubicación exacta (dirección, coordenadas UTM, planos de ubicación).
  • Nombre de la entidad promotora o contratante.
  • Nómina de los profesionales responsables del expediente técnico (arquitectos, ingenieros civiles, eléctricos, sanitarios, etc.) con sus respectivas habilitaciones profesionales.
• Marco Legal y Normativo:
  • Leyes, reglamentos y ordenanzas aplicables (Ley del Deporte, Educación Física y Recreación, NEC, normativas municipales, etc.).
  • Certificados de uso de suelo y parámetros urbanísticos del terreno.
  • Documento que acredite el saneamiento físico legal del terreno (escrituras, permisos, etc.).
  • Licencias y permisos requeridos para la construcción (licencia de construcción, permiso ambiental, etc.).
• Memoria Descriptiva:
  • Objetivos del proyecto.
  • Justificación de la necesidad del complejo deportivo.
  • Descripción del estado actual del terreno o infraestructura existente (si aplica).
  • Descripción detallada de las obras a ejecutar (canales, canchas, piscinas, graderías, camerinos, etc.).
  • Funcionalidad y usos previstos para cada área del complejo.
  • Consideraciones sobre la accesibilidad universal.
  • Criterios de diseño y selección de materiales.

II. Estudios Técnicos Específicos:

• Estudio Topográfico:
  • Planos topográficos con curvas de nivel, cotas, linderos, infraestructura existente y referencias geodésicas (coordenadas UTM).
• Estudio de Mecánica de Suelos (Geotécnico):
  • Sondeos, calicatas y ensayos de laboratorio.
  • Clasificación de los suelos.
  • Capacidad portante del suelo.
  • Recomendaciones para el tipo de cimentación.
  • Análisis de estabilidad de taludes (si aplica).
• Estudio Hidrológico e Hidráulico (si aplica):
  • Análisis de las características del terreno en relación al agua (drenajes, escorrentías, etc.).
  • Diseño de sistemas de drenaje pluvial.
• Estudio de Impacto Ambiental (EIA) o Ficha Ambiental:
  • Identificación, evaluación y mitigación de los posibles impactos ambientales del proyecto.
  • Plan de manejo ambiental.
  • Permisos ambientales correspondientes.
• Estudio de Riesgos y Vulnerabilidad:
  • Análisis de riesgos naturales y antrópicos (sísmicos, inundaciones, etc.).
  • Medidas de prevención y mitigación de riesgos.
• Estudio de Tráfico y Acceso (si es relevante para el tamaño del complejo):
  • Análisis de la demanda de tráfico y acceso al complejo.
  • Propuestas para mejorar la movilidad y el estacionamiento.

III. Diseños y Planos:

• Planos Arquitectónicos:
  • Plantas, cortes, elevaciones, detalles constructivos de todas las edificaciones y áreas (canchas, piscinas, graderías, camerinos, baños, oficinas, áreas verdes, etc.).
  • Distribución de espacios, mobiliario y equipamiento deportivo.
  • Renders o perspectivas del proyecto.
• Planos Estructurales:
  • Cimentaciones, columnas, vigas, losas, cubiertas, muros de contención.
  • Detalles de armaduras y conexiones.
  • Memoria de cálculo estructural (basada en la NEC).
• Planos de Instalaciones Eléctricas:
  • Diagramas unifilares.
  • Redes de distribución (iluminación, tomacorrientes, fuerza).
  • Tableros eléctricos.
  • Sistema de puesta a tierra.
  • Iluminación deportiva (luminarias, alturas, niveles de iluminación).
  • Cálculos eléctricos (cargas, caídas de tensión).
• Planos de Instalaciones Sanitarias:
  • Redes de agua potable (distribución, diámetros, válvulas).
  • Redes de aguas servidas (recolección, diámetros, pendientes, pozos de revisión).
  • Redes de aguas lluvias (drenajes, sumideros).
  • Detalles de aparatos sanitarios.
  • Sistema de tratamiento de aguas residuales (si aplica).
• Planos de Instalaciones Especiales (según el tipo de complejo):
  • Telecomunicaciones (voz y datos).
  • Sistemas de seguridad (cámaras, alarmas).
  • Sistemas contra incendios (detección, extinción).
  • Sistemas de climatización y ventilación.
  • Equipamiento deportivo específico (tableros, arcos, redes, etc.).
  • Sistemas de bombeo y filtrado para piscinas.
  • Sistemas de riego para áreas verdes.
• Planos de Obras Exteriores y Urbanismo:
  • Vías de acceso, estacionamientos.
  • Aceras, bordillos, rampas.
  • Áreas verdes, paisajismo, mobiliario urbano.
  • Cerramientos.
  • Drenajes superficiales.

IV. Especificaciones Técnicas:

• Descripción detallada de los materiales a utilizar (calidad, marcas, estándares).
• Procedimientos constructivos para cada actividad (movimiento de tierras, cimentaciones, estructuras, acabados, instalaciones).
• Normas de calidad y control de calidad.
• Condiciones de seguridad y salud ocupacional.
• Condiciones para la recepción y entrega de la obra.

V. Presupuesto y Cronograma:

• Metrados:
  • Cuantificación de todos los ítems de obra (volúmenes de excavación, cantidades de hormigón, metros cuadrados de cubierta, etc.).
• Análisis de Precios Unitarios (APU):
  • Descomposición de los costos de cada ítem (mano de obra, materiales, equipos, herramientas, indirectos, utilidad).
• Presupuesto Detallado de Obra:
  • Resumen de los costos por capítulos y subtotales.
  • Presupuesto global del proyecto.
• Cronograma de Ejecución de Obra:
  • Diagrama Gantt o similar con las actividades, duraciones, precedencias y ruta crítica.
  • Curva "S" de inversión.
  • Calendario de adquisición de materiales y equipos.

VI. Documentos Complementarios:

• Estudio de Impacto Socioeconómico (si aplica):
  • Beneficios esperados para la comunidad.
• Planes de Mantenimiento:
  • Recomendaciones para el mantenimiento de las instalaciones y equipos.
• Garantías:
  • Garantías de los materiales y equipos.
• Documentación fotográfica:
  • Fotos del estado actual del sitio (si aplica).

Es fundamental que este expediente técnico sea revisado y aprobado por las autoridades competentes y cumpla con todas las regulaciones y normativas ecuatorianas vigentes para la construcción de proyectos de infraestructura deportiva.
